Автоматика для твердопаливного котла з турбіною (комплект), Польща

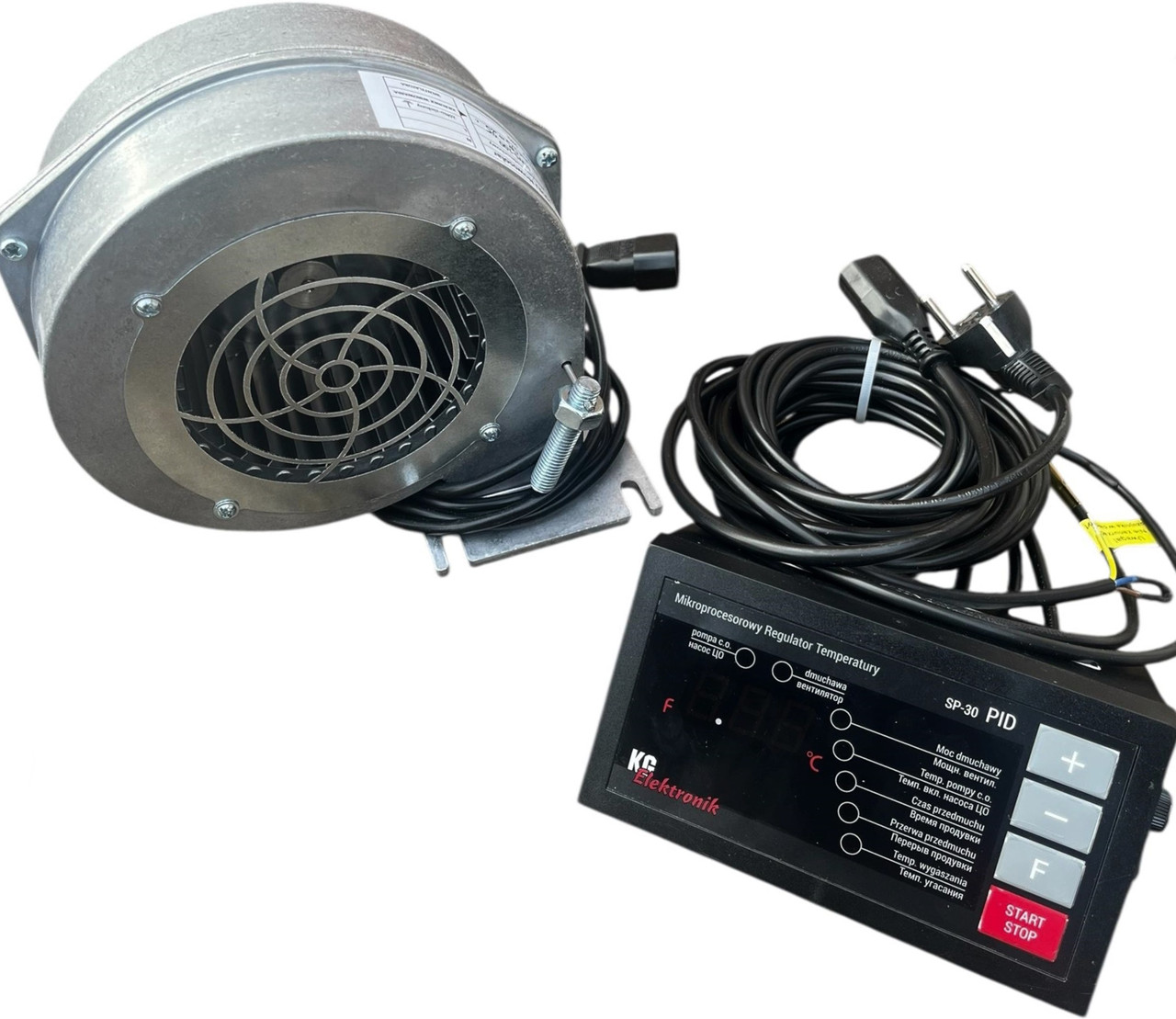

Комплект для твердопаливних котлів: Контролер + Турбіна.

Турбіна з залізною крильчаткою на підшипнику Польща.

Технічні параметри вентилятора:

• Макс. продуктивність: 180 м3/год

• Частота обертання: 2200мін -1

• Потужність: 80 Вт

• Номінальна напруга: 230 В

• Рівень шуму: 63 дБ (А)

• Вага: 2кг

Інноваційний за характеристиками контроллер котла KG SP-30 - ng>контролює роботу вентилятора наддуву та насоса ЦО, з можливістю під'єднання кімнатного термостата, а також lатчик димових газів PT-1000

KG SP-30 — це інтелектуальний контролер для якісного спалювання дров, вугілля, торфу та відходів деревообробки. Використання нового алгоритму роботи автоматики Control Smart дає змогу найкращим способом забезпечити оптимальні процеси горіння/тлення для отримання максимального ККД котла.

Опис головного меню

• Вхід і підтвердження головної функції клавішею (F)

• Вибір функції, яку потрібно встановити (+ plus) або ( - minus)

• Температура котла 35-90 °C з головною панеллю клавішами plus і minus

• Потужність вентилятора 10-100%

• Температура вмик насоса ЦО 20-80 °C

• Час продування 0-90 сек.

• Перерва продування 1-15 хв.

• Мінімальна температура згасання 20

• Максимально температура, на 5 градусів менше встановленої температури котла.

Робота вентилятора

Користувач має на вибір 2 різновиди роботи вентилятора:

• CS — автоматична плавна модуляція вентилятора

• STD — потужність вентилятора встановлюється користувачем у меню

В опції CS автоматика сама автоматично зменшує роботу вентилятора під час зростання температури котла. Це захищає котел від температурних "ударів".

У головному меню встановлюємо тільки максимальну потужність вентилятора під час розпалювання та продувок.

Анти стоп
Автоматика має функцію проти застоювання системи опалення поза сезоном. Кожні 14 днів автоматика містить насоси на деякий час.

Антизамерзання
Автоматика містить насоси у разі досягнення температури котла 5 °C, що захищає систему від замерзання.

Розпалювання
Цикл починається з моменту ввімкнення клавіші START і діє до моменту досягнення температури згасання котла.
У меню SERWIS автоматики встановлюємо температуру розпалювання, якщо котел не досяг потрібної температури, то після певного часу переходить у STOP-котел погас.

згасання
Якщо температура котла впаде нижче за поріг згасання й не вростає надалі за час, встановлений у розпалі, то автоматика перейде в STOP-котел погас. Вентилятор перестає працювати.
Якщо відкріпиться електропостачання, то автоматика під час наступного ввімкнення електроживлення перейде до раніше встановлених функцій і налаштувань завдяки вбудованій пам'яті. Або автоматика перейде в
STOP, якщо температура впаде нижче за температуру згасання.

Продування вентилятора
Продувки здійснюються для підтримки режиму тління котла у разі досягнення встановленої потрібної температури, а також для виведення зайвих газів із камери згоряння. Якщо буде встановлений занадто частий режим продувок або температура збільшиться на 10 градусів від встановленої, вентилятор автоматично заблокується.

Аларм і захисту
Пошкодження датчиків температури вмикає аларм і вимикає вентилятор
Автоматика має аларм, який звуковим сигналом попереджає користувача про зайве нагрівання котла.

Термічний захист
Це додатковий біметалевий датчик (монтується разом із датчиком температури котла або на виході теплоносія з котла), який вимикає роботу вентилятора у разі досягнення температури котла 85 °C. Так само функція працює як захист котла від закипання в разі пошкодження датчика. Вентилятор перестає працювати.
