Контролер "Euroster", Циркуляційний насос "Krakow", Змішувальний клапан із сервоприводом, Польща

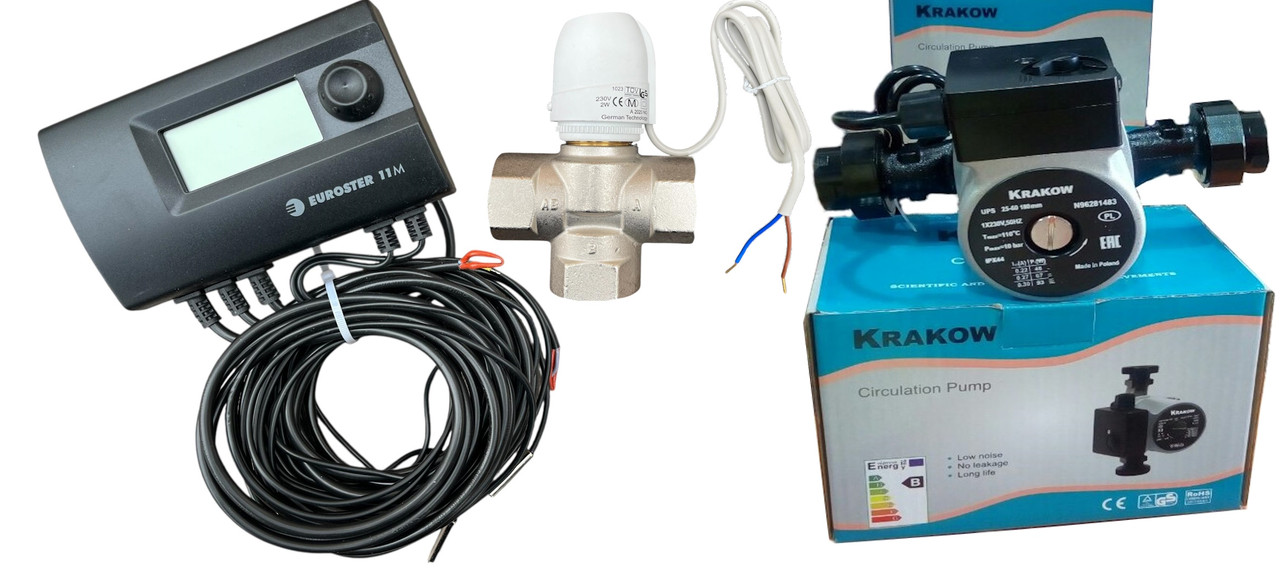

Польський комплект на систему опалення Контролер, Циркуляційний насос 25-4/6-180 і змішувальний клапан із Сервоприводом (NO)

EUROSTER 11M — — це інтелектуальний контролер із мікропроцесорним керуванням, призначений для підтримки заданої температури за допомогою змішувального клапана з кінцевими вимикачами.
Залежно від обраних параметрів пристрій може стабілізувати:
    •    температуру в опалювальному контурі (наприклад, системі теплої підлоги);
    •    температуру зворотної лінії, що повертається в кошенят.

Контролер також керує роботою циркуляційного насоса опалення, автоматично вимикаючи його, коли кошеняв припиняє роботу.
Для регулювання температури використовується ПІ-алгоритм (пропорціонально-інтегральний), який забезпечує точне та швидке реагування системи на зміни теплового навантаження.

Додаткова функція — система AntiStop. Вона запобігає утворенню вапняних відкладень і заклинювання ротора насосів і змішувачів у періоди простою. Після закінчення опалювального сезону контролер автоматично у два тижні короткочасно вмикає насос і привод змішувача.

У режимі керування температурою опалювального контуру контролер може працювати спільно з будь-яким терморегулятором, що має нормально відкритий безнапружений контакт.
Коли терморегулятор розмикає контакт, контролер закриває змішувальний клапан, а потім вимикає насос. Детальна схема під'єднання запускається в розділі 4 інструкції.

🔄 Принцип роботи

Контролер безперервно аналізує температуру в котлі та в регульованому контурі, періодично порівнюючи фактичне значення з заданим.
Якщо відхилення перевищує половину встановленого гістерезису, контролер починає коригувати положення змішувального клапана зі швидкістю, що визначається параметром «Динаміка».
Коли клапан працює в одному напрямку не менш ніж 100 секунд, пристрій переводить його в крайне положення і фіксує, а через 500 секунд вимикає привод.

Насос вмикається у разі перевищення температури котла на половину значення гістерезису та вимикається у разі падіння нижче цієї межі:
    •    Включення: Tкотла ≥ Tуставки + H/2
    •    Вимикання: Tкотла ≤ Tуставки — H/2

⚙ 3. Основні можливості
    •    Підтримка стабільної температури теплоносія в системі опалення або на «зворотній стороні» котла.
    •    Під'єднання зовнішнього кімнатного регулятора температури.
    •    Функція AntiStop — захист від заклинювання елементів.
    •    Захист від замерзання системи.
    •    Режим тестування насоса.
    •    Можливість коригування показань датчиків температури.

Технічні характеристики

• Діапазон настроювання температури:     10 ... 110 °C
• Призначення: керування температури в обігрівальному контурі та насосом.
• Споживання струму: макс. 1.6 Вт
• Максимальне навантаження виходів: 3 А
• Гістерезис вмикання/вимикання:   2-10°C
• Тривожна температура контуру:    40-110°C

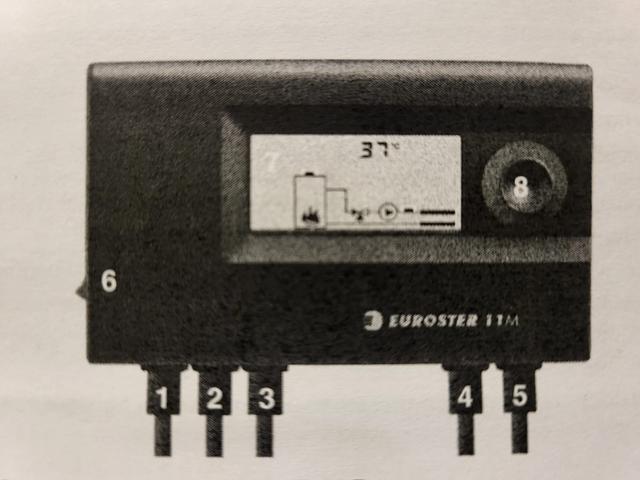

🧭 4. Конструкція й елементи

    1.    Мережевий кабель контролера (230 В, 50 Гц).
    2.    Кабель живлення циркуляційного насоса (230 В, 50 Гц).
    3.    Кабель сервоприводу змішувального клапана з кінцевими вимикачами (230 В, 50 Гц).
    4.    Датчик температури контуру (отоплення або зворотний бік).
    5.    Датчик температури котла.
    6.    Мережевий вимикач живлення.
    7.    РК-дисплей для зображення параметрів.
    8.    Керувальний комір.

Циркуляційний насос "Krakow" 25-4/6-180 виробляється в Польщі на базі німецького насоса "Grundfos".

Циркуляційні насоси призначені для примусової циркуляції теплоносія в опалювальній системі. Використання примусової циркуляції необхідне для швидкого та рівномірного прогрівання опалювальної системи, унаслідок чого приміщення швидше прогрівається.

Переваги насоса Krakow:

• Безшумна робота
• Керамічний вал
• 3 швидкості роботи
• Просте під'єднання

Змішувальний триходовий клапан "EUROPRODUCT" стабілізує співвідношення холодного та гарячого потоків у контурі та підтримує задану температуру згідно з виставленими параметрами на контролері приводу або на термостатичній головці з капілярною трубкою.

На клапані позначені напрямки потоків теплоносія, де "А" є лінією трубопроводу, що подається, "В" — зворотною лінією трубопроводу, а "АВ" — змішаною лінією трубопроводу.

Технічні характеристики

Номінальний розмір:   DN25
Приєднувальна різь:   внутрішня G1"
Різь для приєднання привода/термоголівки:   М28х1,5
Номінальний (умовний) тиск, PN:   16 бар
Допустима температура робочого середовища:   від -10 °C до +150 °C
Допустима температура довкілля:   від -5 °C до +60 °C
Повний хід штока клапана за повного ходу штока клапана:   3 мм
Пропускна здатність Kvs проходу АВ-А за Др=1 бара:   5,17 м%/год
Пропускна здатність Kvs проходу АВ-В у разі Др=1 бару:   3,87 м%/год
Величина протікання в проході АВА:      ≤ 0,05% от Kvs
Величина протікання в проході АВ-В:      1% от Kvs
