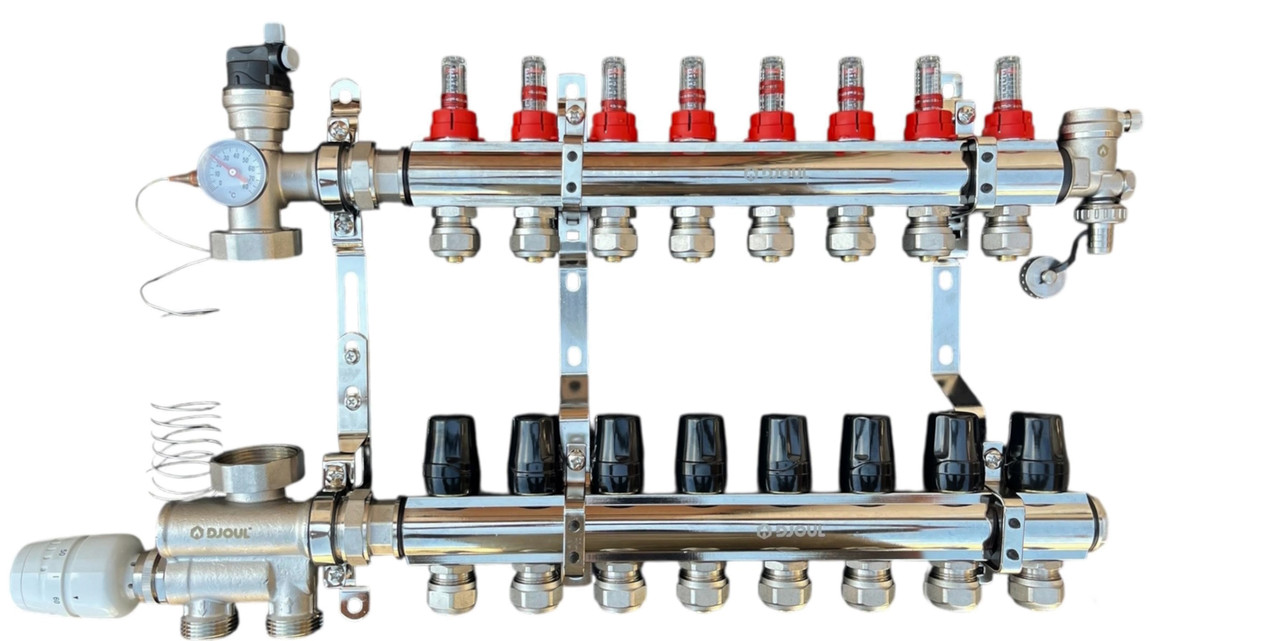

Колектор для теплої підлоги в зборі на 8 контурів з вузлом нижнього підключення (латунний), «DJOUL» Туреччина

Латунний хромований колектор DJOUL на 8 контурів — надійне рішення для систем водяної теплої підлоги.

Виготовлений з високоякісної латуні з хромованим покриттям, стійкий до корозії і розрахований на тривалий термін служби.

Продукція Djoul (Çelik Pan, Туреччина) виробляється на швейцарському обладнанні Schlater, вся продукція проходить ретельний контроль якості і відповідає європейським стандартам якості. Відмінний вибір для приватних будинків, квартир і комерційних об'єктів.

Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці.

Циркуляційний насос встановлюється в насосно-змішувальний вузол, в якому відбувається змішування потоків теплоносія (подачі і зворотного) до заданої на термоголовці температури, циркулює теплоносій по контурах.

Балка подачі теплоносія має на кожному контурі вбудовані витратоміри зі шкалою і поплавком, завдяки яким можна регулювати і візуально контролювати кількість циркулюючого теплоносія в контурі.

Балка зворотного потоку на кожному контурі оснащена регульованими термостатичними відсічними клапанами, що мають можливість установки сервоприводу, що зручно для автоматизованих систем управління.

Приєднання труб до виходів колекторного блоку – за стандартом «євроконус» (в комплекті).

Блок має в комплекті кріплення, автоматичний повітровідвідник з дренажним краном.

Особливості колектора

Змішувальний вузол

Змішувальний вузол призначений для підтримки та контролю температури теплоносія, що подається в контури теплої підлоги.

Однією з особливостей цього змішувального вузла є розміщення відповідної та зворотної лінії рядами один з одним, через що монтажні габарити колектора набагато менші.

Також на цьому вузлі відразу розміщена термостатична голова для контролю температури теплоносія.

Перепускний настройковий клапан

Цей вузол допомагає швидко вийти системі теплої підлоги на робочу температуру за низькотемпературного подавання теплоносія.

Комплектація

1. Балка підіймальна лінія з витратомірами для регулювання та візуального контролю кількості теплоносія, що протікає через контур — 1 шт.

2. Балка зворотної лінії із запірно-регульованими вентилями для регулювання та повного закриття контуру теплої підлоги — 1 шт.

3. Кронштейн кріплення подавального та зворотного колектора з вібровставками — 2 шт.

4. Насосно-сумісний вузол із нижнім під'єднанням -1 шт..

5. Термостатична голова з виносною термопарою для контролю температури теплоносія, що подається в контури теплої підлоги з робочим діапазоном температур 20-55°C-1 шт.

6. Термометр для візуального контролю теплоносія на передній лінії — 1 шт.

7. Євроконус для під'єднання труб теплої підлоги — 16 шт.
