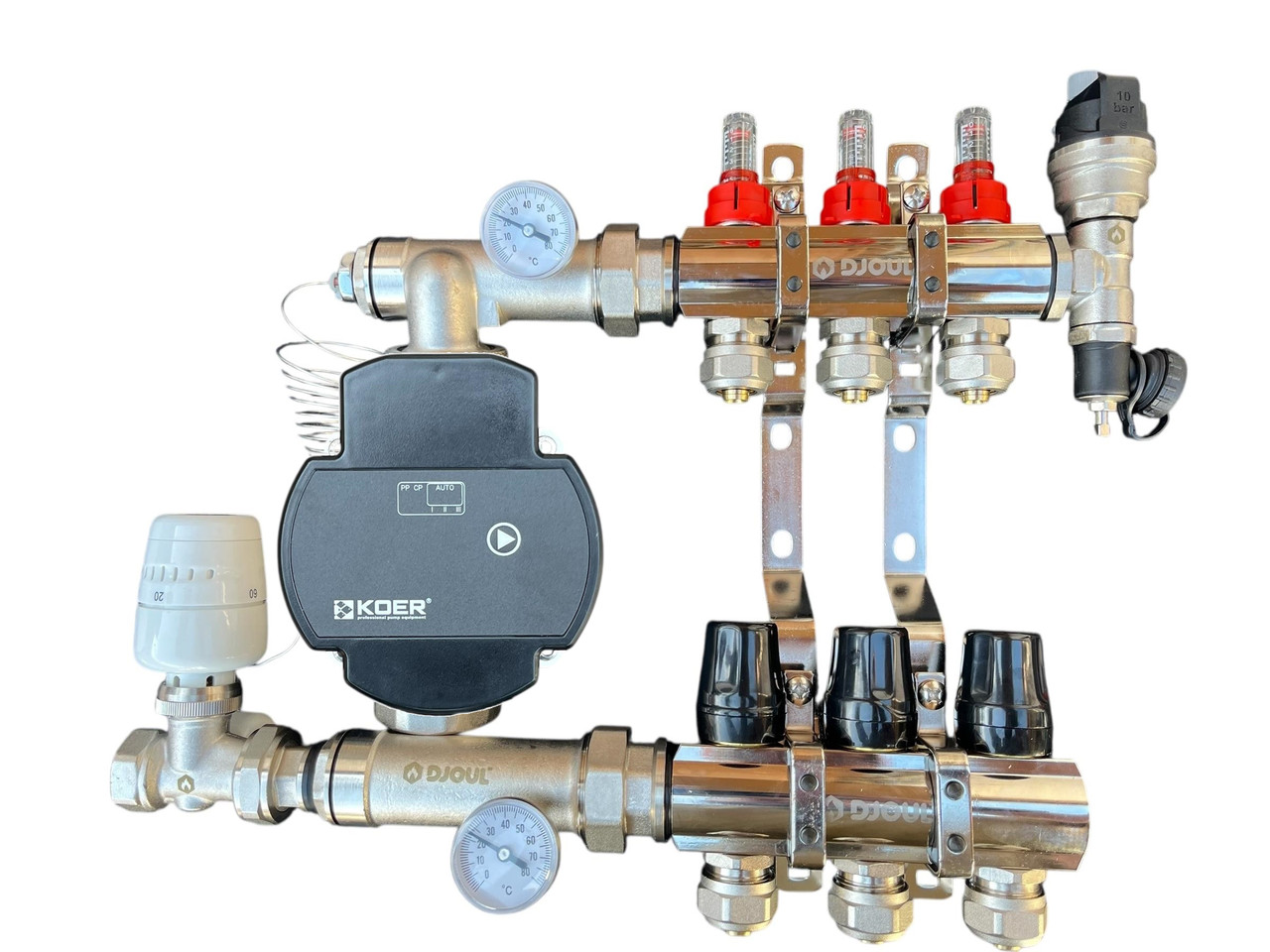

Колектор для теплої підлоги в складі на 3 контури, латунний (без насоса) "DJOUL" Турція

Латунний хромований колектор "DJOUL" на 3 контури (без насоса) — надійне рішення для систем водяної теплої підлоги.

На колектор встановлюються частотні, енергоощадні та звичайні циркуляційні (з механічним керуванням швидкості) насоси на 130 базі.

Виготовлений із високоякісної латуні з хромованим покриттям, стійкий до корозії та розрахований на тривалий термін експлуатації.

Продукція Djoul (↑elik Pan, Туреччина) виробляється на швейцарському обладнанні Schlater, вся продукція проходить ретельний контроль якості та відповідає європейським стандартам якості. Чудовий вибір для приватних будинків, квартир та комерційних об'єктів.

Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці.

Циркуляційний насос встановлюється в насососно-сумішний вузол, у якому відбувається змішування потоків теплоносія (подачі та зворотні заходи) до заданої на термоголовку температури.

Змішувальний вузол має два термометри для візуального контролю температури.

Балка подавання теплоносія має на кожному контурі вбудовані витратами зі шкалою й поплавцем, завдяки яким можна регулювати та візуально контролювати кількість циркульованого теплоносія в контурі.

Балка зворотного потоку на кожному контурі обладнана регульованими термостатичними відсічними клапанами, що мають можливість встановлення сервоприводу, що зручно для автоматизованих систем керування.

Приєднання труб до виходів колекторного блока — за стандартом "еконус" (у комплекті).

Блок має в комплекті кріплення, автоматичний повітровідвідник із дренажним краном.

Комплектація

1. Балка підіймальна лінія з витратомірами для регулювання та візуального контролю кількості теплоносія, що протікає через контур — 1 шт.

2. Балка зворотної лінії із запірно-регульованими вентилями для регулювання та повного закриття контуру теплої підлоги — 1 шт.

3. Кронштейн для кріплення подавального та зворотного колектора з вібровставками — 2 шт.

4. Змішувальний вузол для під'єднання циркуляційного насоса (на 130 базі) — 1 шт.

5. Термостатична голова з виносним датчиком для контролю температури теплоносія, що подається в контури теплої підлоги з робочим діапазоном температур 30-70 °C -1 шт.

6. Термостатичний клапан 3/4" під термоголову М30х1,5 — 1 шт.

7. Термометри для візуального контролю теплоносія — 2 шт.

8. Євроконус для під'єднання труб теплої підлоги — 6 шт.

9. Кінцевий елемент колектора (автоматичний повітровідвідник і зливний кран) — 1 шт.

Розмірні характеристики колектора:

G1 x G2 дюйми:           1" х  3/4

C x E x F, мм:                50 × 210 × 315

Усоловна пропускна здатність термостатичного клапана, м3/год:  2,5

Послову пропускну здатність регулювального клапана під час показань витратою, м3/год:

0,5 л/хв — 0,11

1 л/хв — 0,22

2 л/хв — 0,43

3 л/хв — 0,65

4 л/хв 0,86

5 л/хв 1,10
