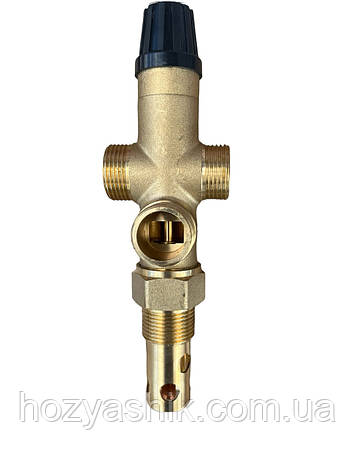

Клапан теплового скидання з функцією підмішування (3/4)
Клапан теплового скидання захищає котли (наприклад, твердопаливні) від перегрівання. При досягненні значень робочої температури клапан відкривається і зливає гарячу воду з котла, підмішуючи в нього холодну воду. Завдяки парафіновому елементу при досягненні 95°С клапан відкриває одночасно злив гарячої води з котла і вхід холодної води, необхідної для зниження робочої температури до встановлених робочих значень. Як тільки температура повертається до нормальних значень, клапан одночасно перекриває злив котла та вхід холодної води.
УВАГА: цей клапан не замінює запобіжний клапан
Технічні характеристики
Температура відкриття: 95° C (+0°C +5°C)
Максимальна температура: 120°C
Макс. тиск зливу котла: 4 Bar
Макс. тиск підмішування холодної води: 6 Ваг
Номінальна витрата при 1 Bar: 1,9 м3/год
Максимальна потужність 100 KW: 86000 ккал/година
Максимальна витрата: 2000 кг/год.
Монтаж клапана теплового скидання повинен виконуватись лише спеціалізованим персоналом.
Для коректної роботи клапана необхідно скрупульозно дотримуватися монтажної схеми (збоку) і напряму потоку води. Вентиль встановлюється одразу на трубі виходу гарячої води з котла. Або вгорі котла в його частині, де гаряча вода надходить у контур. Переконайтеся, що під час роботи термостатичний елемент на вході "С" повністю занурений у гарячу воду. Після цього підключіть вихід "D" клапана до зливальної труби.
Підключіть вхід "А" до труби з холодною водою, яка потрібна для зниження температури котла.
Останнім підключіть вхід клапана "В" до труби зворотної лінії із системи опалення у напрямку котла.
Обслуговування
Раз на рік, і при першому запуску необхідно повернути червону ручку за годинниковою стрілкою (див. напрямок стрілки на ручці), до характерного клацання.
Ця операція тимчасово відкриває клапан для скидання забруднень із внутрішньої частини клапана.
Також промийте фільтр на вході холодної води.
Основні | |
---|---|
Країна виробник | Чехія |
Функціональне призначення клапана | Запобіжний клапан, Змішувальний клапан |
Умовний прохід | 20 мм |
Робоче середовище | Вода, Пар, Пароводяна суміш, Неагресивна середа |
Тип приєднання | Різьбове |
Діаметр різьблення першого торця | 3/4"Н |
Діаметр різьблення другого торця | 3/4"Н |
Максимальна робоча температура | 120 град. |
Максимальний робочий тиск | 6 бар |
Матеріал корпусу | Латунь |
Спосіб монтажу | Горизонтальний/вертикальний |
Колір | Червоний |
- Ціна: 1 127 ₴
- В наявності
- Код: 5105
1 127 ₴
