Клапан термостатичний триходовий, змішувальний (DN 25) "Europroduct" Чехія

Змішувальний триходовий клапан EUROPRODUCT стабілізує співвідношення холодного та гарячого потоків у контурі та підтримує задану температуру, згідно з виставленими параметрами на контролері приводу або на термостатичній головці з капілярною трубкою.

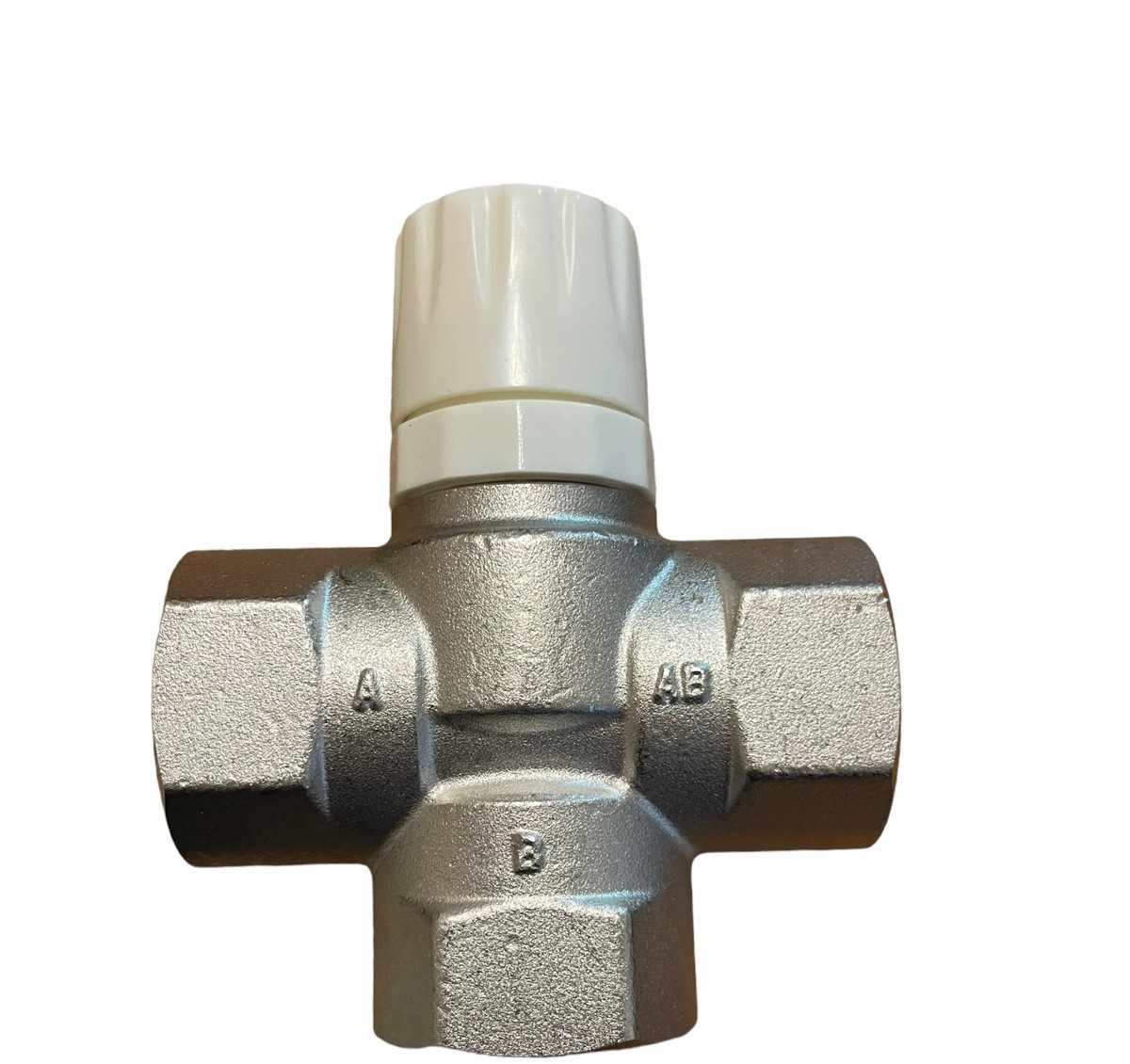

На клапані позначені напрями потоків теплоносія, де «А» є лінією трубопроводу, що подає, «В» - зворотною лінією трубопроводу, а «АВ» - змішаною лінією трубопроводу.

Відповідно клапан встановлюється перед насосом і після запірної арматури.
За своїми технічними характеристиками клапан EUROPRODUCT підходить для системи водяної теплої підлоги, а також для радіаторного опалення.

Як теплоносій можуть використовуватися рідини, неагре-сивні до матеріалів виробу: вода, розчини на основі гліколю. Максимальний вміст гліколю становить 40%.
Керування клапаном може здійснюватись за допомогою термоелектричного приводу або термостатичної головки.

Технічні характеристики

Номінальний розмір:    DN25
Приєднувальне різьблення:   внутрішнє G1"
Різьблення для приєднання приводу/термоголовки:   М30х1,5
Номінальний (умовний) тиск, PN:   16 бар
Допустима температура робочого середовища:   від -10°С до +150°С
Допустима температура навколишнього середовища:   від - 5°С до +60°С
Повний перебіг штока клапана:   3 мм
Пропускна здатність Kvs проходу АВ-А при Др=1 бар:   5,17 м%/год
Пропускна здатність Kvs проходу АВ-В при Др=1 бар:   3,87 м%/год
Величина протікання в проході АВ-А:    ≤ 0,05% від Kvs
Величина протікання в проході АВ-В:    1% від Kvs

Принцип роботи

При піднятому штоку клапана прямий прохід АВ-А відкри-тий, а АВ-В прохід закритий. Завдяки гарантованому зазору між нижньою тарілкою затвора та пропускним отвором відведення В повне перекриття проходу АВ-В неможливе.
При русі штока вниз затвор також рухається вниз, при цьому верхня тарілка затвора поступово опускається на сідло в корпусі клапана, зменшуючи рух теплоносія через прямий прохід АВ-А, а нижня тарілка затвора одночасно виходить із пропускного отвору відводу В, збільшуючи прохід для теплоносія через прохід АВ-В. У крайньому нижньому положенні (шток опущений) прохід АВ-А закритий, а прохід АВ-В відкритий. І, навпаки, під час руху штока вгору одночасно відбувається поступове відкриття проходу АВ-А та закриття проходу АВ-В.
Для стандартного двопозиційного регулювання рекомендується використовувати термоелектричні приводи нормально закритого виконання (при відсутності напруги опущений шток, прохід АВ-А закритий, прохід АВ-В відкритий). У разі протоки - навпаки.
Для безперервного, пропорційного регулювання рекомендується використовувати термостатичні головки із занурювальним датчиком. Термостатичні головки не вимагають будь-якого джерела енергії та можуть приймати проміжні положення. При підвищенні температури навколо датчика прохід АВ-А закривається, а прохід АВ-В відкривається.
У положенні "0" шток клапана повністю опущений, прохід АВ-А закритий, прохід АВ-В відкритий.
