Автоматика для твердопаливного котла "POLSTER", Польща
Контролер "POLSTER" Польща.
Технічні параметри автоматики Polster:
― Напруга живлення 230 В
― Потужність насоса 130Вт
― Потужність вентилятора 130Вт
― Діапазон регулювання температури теплоносія 35-80°С
― Регульована потужність вентилятора 30-100%
― Діапазон регулювання кімнатної температури 25-50°С
― Сигналізація при температурі нижче 5°С і вище 90°С
― Релейний вихід для додаткової сигналізації
― Ручний режим виставлення температури
― Управління насосом
Опис функцій MENU:
- Pb – час продуву. Це час на яке включиться і буде дути вентилятор (діапазон 5-59 секунд)
- PS – Час між продувами (1-99 хвилин)
- SF – Обороти вентилятора – потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора)
- Sb – Обороти вентилятора під час продуву. Потужність вентилятора під час продуву (30-99%)
- tP – Температура включення насоса. Температура, коли блок керування включить насос
- HY – Гістерезис – параметр який говорить про те, на скільки повинна впасти температура нижче встановленої, щоб підключився вентилятор. діапазон 0-5°С)
- S0 – Звуковий сигнал інформує про те, що закінчилося пальне. Вимкнення/увімкнення. 0 – вимкнено, 1 – включено.
- LS – рівень зменшення обертів. Дуже важлива функція, корисна для малопотужних котлів, а також для вентиляторів з дроселем на виході. З цією функцією можна встановити зменшення обертів вентилятора коли котел почне наближатися до встановленої температури в блоці управління.
Діапазон від 0 до 10:
- 0 – означає вимикання зменшення оборотів;
- 10 – означає, що 10 градусів перед встановленою температурою вентилятор почне зменшувати обороти.
- 1 означає, що вентилятор почне зменшувати обороти коли температура котла буде одним градусом менше від встановленої в блоці управління.
За допомогою функції LS можна:
- Відрегулювати зменшення оборотів так, щоб температура котла не росла більше встановленої.
- Обмежити ефект нестачі повітря. Часто трапляється, що вентилятори з дроселем (наприклад, якщо обороти встановимо на 30%, а вентилятор занадто рано почне зменшувати обороти при досягненні заданої температури) занадто рано закривають пропуск повітря, так що котел не встигне досягти заданої температури.
Тільки блок управління з такою функцією вирішує таку проблему.
- tS – Температура виключення блоку управління – температура нижче якої блок управління переходить в черговий режим. Загоряється діод "СТОП", вимикається вентилятор. діапазон 25-50°С).
Увага:
Мінімальна температура, яку може встановити в блоці управління буде завжди на 10 градусів вище, ніж температура виключення блоку управління (параметр «tS»). Наприклад, якщо параметр «tS» встановимо на 40°С, то мінімальна температура води котла зможемо встановити на 50°С. Це для того, щоб котел не згас, коли температура котла була б на 3°С вище ніж параметр «tS». Тоді можлива ситуація що температура впала б на 3°С (гистерез) і блок керування перейшов би в черговий режим.
- CP – Час вимикання насоса. Функція використовується разом з кімнатному термостатом (для моделі з виходом для кімнатного термостата). Є можливість відключити насос, щоб температура в приміщенні стабілізувалася. Насос працюючи з термостатом циклічно включає насос на 30 секунд з перервами які настроюються в саме цієї функції параметром CP.
- dS – заводські налаштування. Число «1» означає, відновлення заводських налаштувань.
Контрольні діоди блоку POLSTER
-
СТОП – кінець роботи блоку управління. Якщо діод СТОП моргає – це означає, що в котлі закінчилося паливо. Включається звуковий сигнал.
-
Розпалювання - йде процес розпалювання. Діод горить до моменту, коли котел досягне температури, заданої користувачем.
-
Контроль – діод інформує, що котел досяг встановленої температури. Діод означає роботу підключеного кімнатного термостата (для моделі з виходом для кімнатного термостата).
-
Тривога – діод інформує про стан тривоги.
-
Насос – сигналізує про працюючому насосі.
-
Вентилятор – сигналізує про працюючому вентиляторі.
Функція АНТИП СТОП і АНТИ МОРОЗ
У блоку управління є дві функції призначені для насоса. Функція АНТИ СТОП потрібна влітку, вона періодично вмикає насос і не дозволяє сформуватися шару каменю в насосі. Функція АНТИ МОРОЗ береже систему опалення взимку, щоб уникнути замерзання води в системі опалення. Але щоб ці функції діяли блок управління повинен бути включеним (режим вартівні, гарячий діод СТОП).

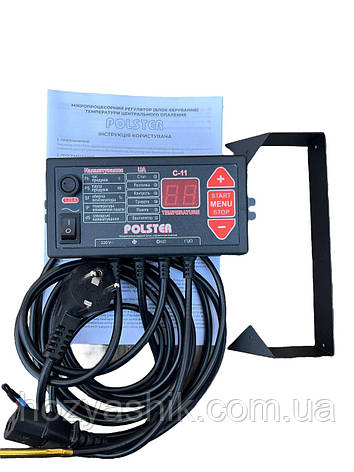

Комплектація
-
Блок управління POLSTER C-11
-
Кронштейн та гвинти для кріплення контролера
-
Датчик температури теплоносія (5...90°С)
-
Кабель для підключення живлення
-
Кабель для підключення вентилятора
-
Кабель для підключення циркуляційного насосу
-
Інструкція російською мовою
-
Картонна коробка
Основні атрибути | |
---|---|
Виробник | Polster |
Країна виробник | Польща |
Призначення комплектуючого | Для твердопаливних котлів |
Тип комплектуючого | Автоматика |
Тип приєднання | Різьбове |
Номінальна напруга | 220 В |
Стан | Новий |
