Колектор з вбудованим змішувальним вузлом в зборі на 9 контурів, нержавіюча сталь (SUS304), фото 2

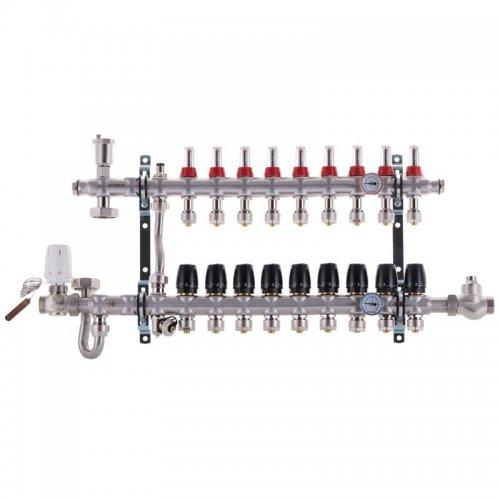

Колектор з вбудованим змішувальним вузлом в зборі на 9 контурів, нержавіюча сталь (SUS304)

Опис
Характеристики
Інформація для замовлення

Колектор з нержавіючої сталі (SUS304) з вбудованим змішувальним вузлом і євро-конусом 3/4-16мм в зборі на 9 контурів.

Колектор зібраний для під'єднання магістралей зліва. Зборка можлива як для під'єднання магістралей зліва, так і праворуч. Щоб під'єднати магістралі праворуч або ліворуч, необхідно:

1. Зняти термометри [1] та їхні склянки.

2. Ослабити накидні гайки кріплення «J»-трубки [2], насоса [3] і клапанів [4].

3. Зняти консолі кріплення колектора [5].

4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.

5. Розгорнути на 180° трубку байпаса [6].

6. Встановити консолі кріплення [5].

7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4]. Перед встановленням перевірте цілісність прокладок.

8. Затягнути всі гайки.

9. Вставити термометри [1] у склянки для термометрів.





Теплоносій

Як теплоносія застосовується зазвичай вода. Однак, якщо є ризик розморожування системи, то настійно рекомендується використовувати теплоносій, що не замерзає.

Як незамерзаючий теплоносія може застосовуватися розчин етилен- або пропіленгліколю максимальної концентрації не більш ніж 30%.

Важливо вжити заходів щодо запобігання потраплянню кисню в теплоносій: всі елементи та вузли системи опалення мають бути виготовлені з матеріалів, які не проникають для кисню. Підвищений вміст кисню призводить до корозії теплоносія й ушкодження рухомих частин і елементів колектора.

Випробування на герметичність

Кожен колектор випробуваний на герметичність у заводських умовах. Для випробування колектора разом із контурами рекомендується впродовж 2 годин витримати тиск, в 1,4-3 рази перевищує робоче, але не менш ніж 3 бари.

Технічні характеристики колекторів:

Максимальний робочий тиск, бари: 6

Мотажна довжина насоса, мм: 130

Робоче середовище: вода, гліколь макс. 30%

Тип термометра: Вбудований

Тип повітровідвідника: Автоматичний

Максимальна обслуговна площа, м2:

- за довжини труби 12×2 мм і довжини контуру 60 м: ~80

- за довжини труби 16×2 мм і довжини контуру 85 м: ~200

- за довжини труби 20×2 мм і довжини контуру 110 м: ~200

Матеріал колекторів: Нержавіюча сталь SUS304

Матеріал додаткової арматури: Латунь CW617N нікельована

Основні
ВиробникKoer
Країна виробникЧехія
Матеріал колектораНержавіюча сталь
Призначення колектораДля теплої підлоги
Тип колектораРозподільчий
Діаметр колектора1"
Кількість виходів18
Вага8.85 кг
СтанНовий
Комплектація
КронштейнТак
ЗаглушкаТак
Кран МаєвськогоТак
ВитратомірТак
Запірний кранТак
Габаритні розміри
Висота405 мм
Ширина795 мм
