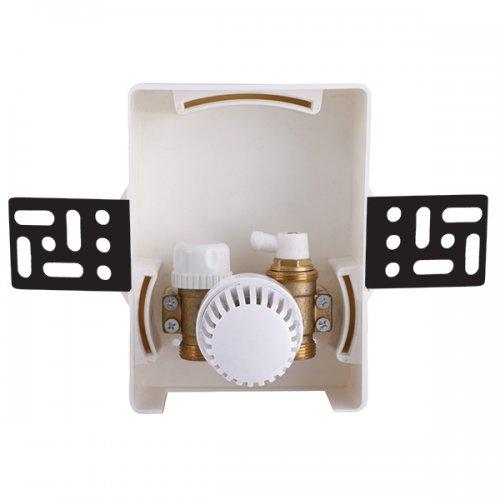

Unibox (T), терморегулювальний монтажний комплект для теплої підлоги з євроконусом

Унібокс для теплої підлоги з термоголовкою (T)

ПРИЗНАЧЕННЯ І ОБЛАС ЗАСТОСУВАННЯ

Зрослі вимоги до теплоізоляції сприяють зниженню тепловтрати в будівлях. Чудовим рішенням є панельне опалення, як економна система, що вирізняється високим комфортом.

У багатьох житлових будинках, що будуються або реконструюються, щонайменше в окремих приміщеннях, передбачають панельне опалення. Наприклад, у ванних кімнатах, кухнях, житлових кімнатах, кабінетах і зимових садах. Монтажні набори "Unibox" дають змогу регулювати панельне опалення за температурою приміщення за допомогою термостатичного вентиля, обмежувати температуру зворотного потоку або організувати комбіноване регулювання. Різні моделі Унібокс застосовуються для систем підлогового опалення в приміщеннях із грівальною поверхнею підлоги до 20 м2. Вони розраховані на приєднання одного опалювального контуру. Довжина опалювального контуру до 100 метрів для труб 16x2 мм.

 Unibox AW K-T для регулювання панельного опалення за температури приміщення.

Монтажний набір для регулювання панельного опалення за температурою приміщення за допомогою термостатичного вентиля, складається з: монтажної коробки, повітровідвідника, кришки, термостата з нульовою позначкою; різь вентиля G 3⁄4 НР для приєднувальних наборів.

Unibox (T) дають змогу регулювати температуру приміщення завдяки підлоговому опалюванню. Вони застосовуються в системах низькотемпературного опалення з максимальною температурою подавання 55 °C.

МОНТАЖ

Під час укладання зверніть увагу, щоб таємна лінія, що подається та зворотна, базувалися на стяжці поперемінно. У такий спосіб забезпечується рівномірне прогрівання підлоги.

УВАГА! Під час встановлення у ванних кімнатах необхідно дотримуватися інструкції з монтажу електрики у вологих приміщеннях.

ВАЖНО! Встановлення Unibox, до комплектації яких входить вентиль RTL, можливе тільки на виході з опалювального контуру, тобто на зворотному трубопроводі. Необхідно звернути увагу на напрямок потоку:

Захисний короб необхідно закрити та відштукатурити. Регулювання здійснюється за допомогою зручно розташованого термостата. Треба врахувати, що термостат не має піддаватися стороннім впливам.

· не встановлювати поруч з іншими джерелами тепла, наприклад, поруч із опалювальними приладами;

· необхідно уникати потрапляння сонячних променів на термостат;

· не встановлювати на протягах.

Приклад приєднання двох опалювальних контурів:

Якщо площа обігріву перевищує 20 м2, а довжина труби опалювального контуру понад 100 м, рекомендується розбити площу на два рівні за розміром опалювальних контури та приєднати до Unibox (T). Це можливо за допомогою h-подібного приєднувального елемента, приєднувальної муфти або за допомогою роздільного вузла.
