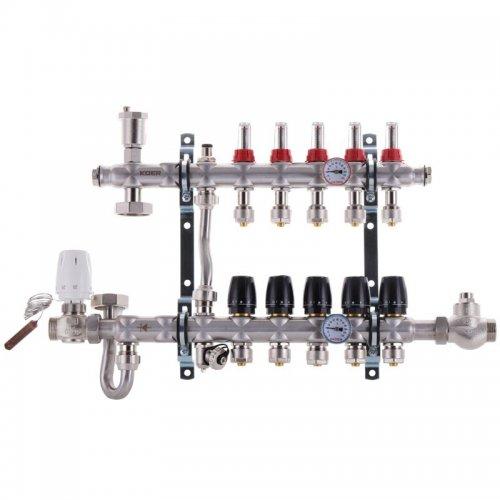

Колектор для теплої підлоги в складі на 2 контури "KOER" неіржавка сталь з боковим під'єднанням і байпасом, фото 1

Колектор для теплої підлоги в складі на 2 контури "KOER" неіржавка сталь з боковим під'єднанням і байпасом

Опис
Характеристики
Інформація для замовлення

Колектор Koer KR.S1011-02 з вбудованим змішувальним вузлом 1"х2 SUS304 та євроконусами 3/4-16

Розподільний колектор зі змішувальним вузлом постачається повністю укомплектованим для спрощення монтажу системи та спільного використання з високотемпературними джерелами або опалювальними приладами (радіаторами).

Для оптимальної роботи рекомендується розміщувати колектор якомога ближче до центру площі, що обслуговується ним, а також вище контурів для запобігання заглушенню.

Настійно рекомендуємо звертатися до професійних інженерів-проєкторів, які зроблять необхідні розрахунки за температурами, падінням тиску та потоком теплоносія для кожного контуру та приміщення окремо.



Під'єднання ліворуч-праворуч (для колекторів і змішаних вузлів)

Колектор зібраний для під'єднання магістралей зліва. Збирання можливе як для під'єднання магістралей зліва, так і праворуч. Щоб під'єднати магістралі праворуч або ліворуч, необхідно:

1. Зняти термометри [1] та їхні склянки.

2. Ослабити накидні гайки кріплення «J»-трубки [2], насоса [3] і клапанів [4].

3. Зняти консолі кріплення колектора [5].

4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.

5. Розгорнути на 180° трубку байпаса [6].

6. Встановити консолі кріплення [5].

7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4]. Перед встановленням перевірте цілісність прокладок.

8. Затягнути всі гайки.

9. Вставити термометри [1] у склянки для термометрів.





Не рекомендується кріпити колектор безпосередньо до несних конструкцій і елементів, щоб запобігти можливому поширенню по них звуку або вібрації. Не допускайте механічного пошкодження колектора та збризкування його будівельними сумішами.

Якщо недостатньо глибини ніші (шкафа) для стандартного встановлення інтегрованого колектора, можна повернути насос на 90°.

Як теплоносія застосовується, зазвичай, вода. Однак, якщо є ризик розморожування системи, то настійно рекомендується використовувати теплоносій, що не замерзає.

Як незамерзаючий теплоносія може застосовуватися розчин етилен- або пропіленгліколю максимальної концентрації не більш ніж 30%.

Важливо вжити заходів щодо запобігання потраплянню кисню в теплоносій: всі елементи та вузли системи опалення мають бути виготовлені з матеріалів, непроникних для кисню. Підвищений вміст кисню призводить до корозії теплоносія й пошкодження рухомих частин і елементів колектора.

Кожен колектор випробуваний на герметичність у заводських умовах. Для випробування колектора разом із контурами рекомендується впродовж 2 годин витримати тиск, в 1,4-3 рази перевищує робоче, але не менш ніж 3 бари.

Випробування системи на герметичність газом або повітрям пов'язане з високим ризиком, тому має здійснюватися фахівцями, що мають для цього відповідні допуски та кваліфікацію.

Якщо в підіймальній лінії немає циркуляційного насоса, то одного тільки насоса інтегрованого колектора може бути недостатньо для ефективного прокачування всієї системи.



Технічні характеристики колекторів

Мотажна довжина насоса, мм: 130

Робоче середовище: вода, гліколь макс. 30%

Тип термометра: Вбудований

Тип повітровідвідника: Автоматичний

Максимальна обслуговна площа, м2:

-          за довжини труби 12×2 мм і довжини контуру 60 м: ~80

-          за довжини труби 16×2 мм і довжини контуру 85 м: ~200

-          за довжини труби 20×2 мм і довжини контуру 110 м: ~200

Глибина шафи, мм:

-          зі стандартним положенням насоса: 135

-          з насосом, повернений на 90°: 116

Матеріал колекторів: Нержавіюча сталь SUS304

Матеріал додаткової арматури: Латунь CW617N нікельована



Габаритно-вагові характеристики

Кількість виходів: 2+3

Вага, кг: 4,84

Довжина корпусу, мм: 445





Основні
ВиробникKoer
Країна виробникЧехія
Матеріал колектораНержавіюча сталь
Призначення колектораДля насосних груп, Для водопостачання, Для теплої підлоги, Для опалення
Тип колектораРозподільчий
Діаметр колектора1"
Різьба колектораЗовнішня
Максимальний робочий тиск6 бар
Випробувальний тиск10 бар
Кількість виходів4
Діаметр виходів1 дюйм
Вага4.84 кг
СтанНовий
Комплектація
КронштейнТак
ЗаглушкаТак
Кран МаєвськогоТак
ВитратомірТак
Запірний кранТак
Габаритні розміри
Висота405 мм
Ширина445 мм
Користувальницькі характеристики
Гарантійний термін120
Артикул1066-01
  • Ціна: 4 900 ₴
  • В наявності
  • Код: KRS1102

4 900 ₴
