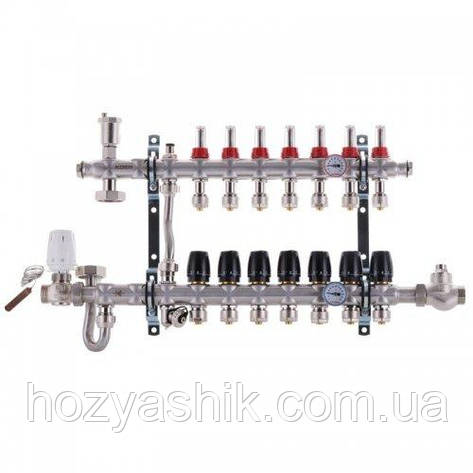

Колектор нержавіюча сталь Koer у зборі на 8 контурів з боковим підключенням і байпасом
Колектор Koer KR.S1012-08 з вбудованим змішувальним вузлом 1"х8 SUS304 і евроконусами 3/4-16
Призначення і область застосування
Розподільний колектор зі змішувальним вузлом поставляється повністю укомплектованим для спрощення монтажу системи і спільного використання з високотемпературними джерелами або опалювальними приладами (радіаторами).
Підключення зліва-праворуч (для колекторів і змішувальних вузлів)
Колектор зібраний для підключення магістралей ліворуч. Збірка можлива як для підключення магістралей зліва, так і справа. Щоб підключити магістралі праворуч або ліворуч, необхідно:
1. Зняти термометри [1] і їх склянки.
2. Послабити накидні гайки кріплення «J»-трубки [2] , насоса [3] і клапанів [4] .
3. Зняти консолі кріплення колектора [5] .
4. Викрутити заглушки для термометрів і на їх місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.
5. Розгорнути на 180° трубку байпаса [6] .
6. Встановити кріплення консолі [5] .
7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4] . Перед установкою перевірити цілісність прокладок.
8. Затягніть гайки.
9. Вставити термометри [1] в стакани для термометрів.
Теплоносій
В якості теплоносія застосовується, як правило, вода. Однак, якщо існує ризик розморожування системи, то настійно рекомендується використовувати незамерзаючий теплоносій.
У якості незамерзаючого теплоносія може застосовуватися розчин етилен- або пропіленгліколя максимальної концентрації не більше 30%.
Важливо прийняти міри по запобіганню попадання кисню у теплоносій: всі елементи иі вузли системи опалення мають бути виконані з матеріалів не пропускаючих кисень. Занадто високий вмічт кисню призводить до корозії теплоносія і пошкодженню рухомих частин та елементів колектора.
Випробування на герметичність
Кожен колектор проходить випробування на герметичність у заводських умовах. Для випробування колектора разом з контурами рекомендується протягом 2х годин витримати тиск, в 1,43 рази перевищуюче робоче, але не менше 3 бар.
Техничні характеристики колекторів
Максимальний робочий тиск, бар: 6
Довжина насоса, мм: 130
Робоче середовище: вода, гліколь макс. 30%
Тип термометра: Вмонтований
Тип повітрявідводчика: Автоматичний
Максимальна обслуговуюча площа, м2:
- при довжині труби 12×2 мм і довжині контура 60 м: ~80
- при довжині труби 16×2 мм і довжині контура 85 м: ~200
- при довжині труби 20×2 мм і довжині контура 110 м: ~200
Глибина шафи, мм:
- зі стандартним положенням насоса: 135
- з насосом, що повернут на 90°: 116
Матеріал колекторів: Нержавіюча сталь SUS304
Матеріал додаткової арматури: Латунь CW617N нікель
Основні | |
---|---|
Виробник | Koer |
Країна виробник | Чехія |
Матеріал колектора | Нержавіюча сталь |
Призначення колектора | Для насосних груп, Для водопостачання, Для теплої підлоги, Для опалення |
Тип колектора | Розподільчий |
Діаметр колектора | 1" |
Різьба колектора | Зовнішня |
Максимальний робочий тиск | 6 бар |
Випробувальний тиск | 10 бар |
Кількість виходів | 16 |
Діаметр виходів | 1 дюйм |
Стан | Новий |
Комплектація | |
Кронштейн | Так |
Заглушка | Так |
Кран Маєвського | Так |
Витратомір | Так |
Запірний кран | Так |
Габаритні розміри | |
Висота | 405 мм |
Ширина | 745 мм |
Користувальницькі характеристики | |
Гарантійний термін | 120 |
Артикул | 1068-01 |
- Ціна: 8 820 ₴
- В наявності
- Код: KRS1108
8 820 ₴
