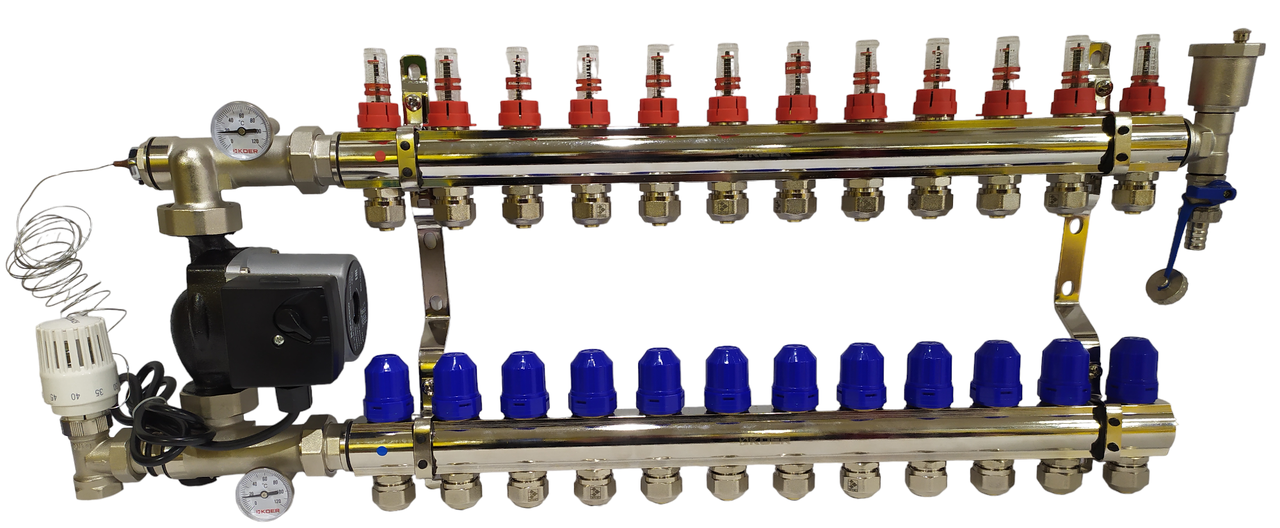

Колектор для теплої підлоги в складі на 12 контурів із насосом латунний "KOER"

Колекторний блок призначений для розподілу теплоносія за системою водяного опалення — радіатори, конвектори, контури теплої підлоги. Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці. Циркуляційний насос, встановлений у насосно-сумішний вузол, у якому відбувається змішування потоків теплоносія (подачі та зворотні заходи) до заданої на термоголовку температури, циркулює теплоносій у контурах. Змішувальний вузол має два термометри для візуального контролю температури. Піддатлива балка має на кожному контурі вбудовані витратами зі шкалою й поплавцем, завдяки яким можна регулювати та візуально контролювати кількість циркульованого теплоносія в контурі. Балка зворотного потоку на кожному контурі обладнана регульованими термостатичними відсічними клапанами, що мають можливість встановлення головок сервоприводу. Приєднання труб до виходів колекторного блока — за стандартом "еконус" (у комплекті). Блок має в комплекті кріплення, автоматичний повітровідвідник із дренажним краном.

Розмірні характеристики колектора:

G1 x G2 дюйми:           1" х  3/4

З x E x F, мм:                50 × 210 × 315

Усоловна пропускна здатність термостатичного клапана, м3/год:  2,5

Послову пропускну здатність регулювального клапана під час показань витратою, м3/год:

0,5 л/хв — 0,11

1 л/хв — 0,22

2 л/хв — 0,43

3 л/хв — 0,65

4 л/хв 0,86

5 л/хв 1,10

Комплектація

1. Балка підіймальна лінія з витратомірами й євроконусом 16 мм х3/4

2. Балка зворотної лінії із запірно-регульованими вентилями та євроконусом 16 х3/4

3. Кронштейни з вібровставками для кріплення колектора

4. Насосно-сумісний вузол із термометрами

5. Термостатична голова з виносним датчиком контролю температури теплоносія (діапазон температур 25-70 С)

6. Термостатичний клапан під термоголову М30х1,5

7. Кінцевий елемент колектора (автоматичний повітровідвідник і зливний кран)

8. Циркуляційний насос 25-4/130.
