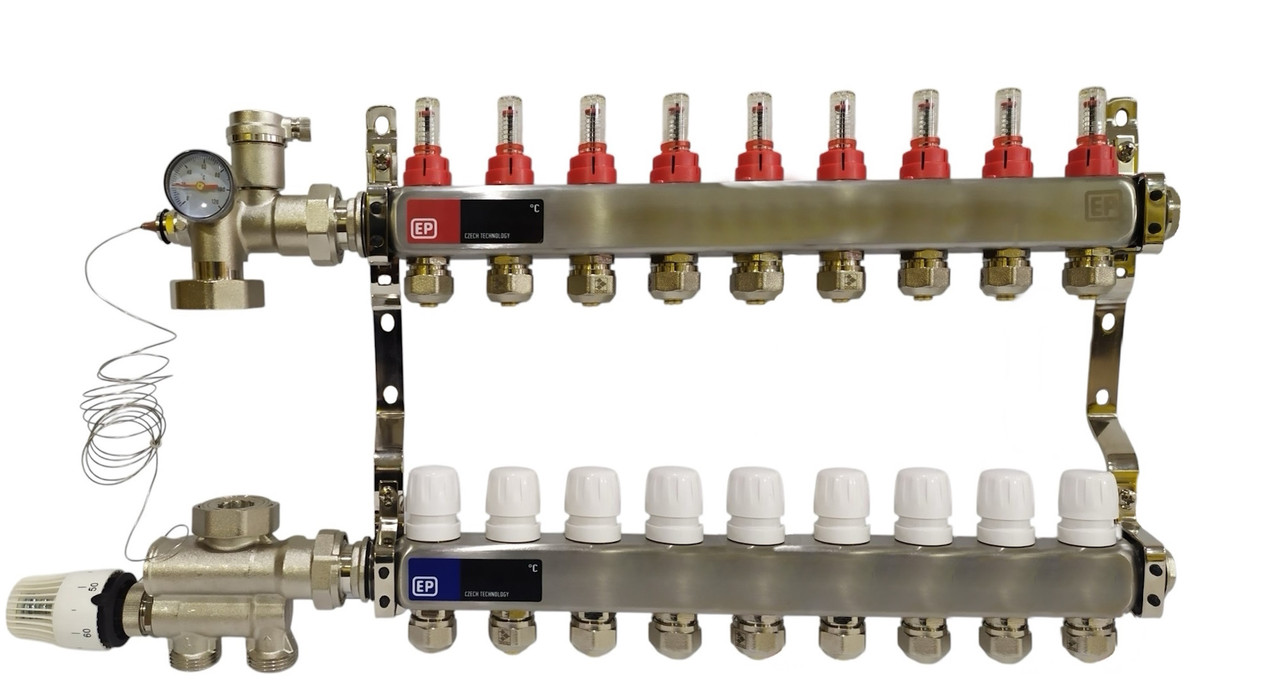

Колектор для теплої підлоги на 9 контурів у зборі, нижнє підключення, «Europroduct» НЕРЖАВІЙКА

Колектор Європейського виробника ТМ «Europroduct». Вперше на українському ринку обладнання для інженерних систем опалення та водопостачання він з'явився у 2016 році та відтоді стабільно посідає лідируючі позиції. Продукція виробляється на сучасному європейському обладнанні, з повним поопераційним контролем якості - від контролю застосовуваної на виробництві сировини до ретельного контролю готової продукції. Унікальний комплекс обладнання гарантує високу якість.

Колектор у зборі з насосно-змішувальним вузлом нижнього підключення.

Особливістю цього змішувального вузла є розташування лінії подачі та зворотної лінії поруч одна з одною, більш точне налаштування змішування потоків обігрівача.

Особливість колектора:

Матеріал корпусу - нержавіюча сталь 2 мм (SUS304).

На балках подавального і зворотного потоку є наліпки - індикатори температури.

Колектор має можливість встановлення сервоприводів на балці зворотного потоку.

Комплектація колектора:

• Балка подавального потоку з витратомірами і євроконусом 16 х 3/4"
• Балка зворотного потоку з термостатичними регульованими клапанами і євроконусом 16 х 3/4"
• Термоголовка з виносним датчиком зчитування температури подавального потоку.
• Насосно-змішувальний вузол із нижнім під'єднанням подачі та зворотного потоку, термометром і автоматичним повітровідвідником.
• Кінцевий елемент колектора - повітровідвідник зі зливним дренажним краном і заглушкою.
• Комплект кріплень колектора.

Принцип роботи

Система працює на принципі змішувального регулювання і призначена для систем підлогового опалення, які розраховані на постійну температуру теплоносія.

Встановлення температури вхідного теплоносія здійснюється на термостатичній голівці з виносним термодатчиком, діапазон встановлення температури 30°С - 70°С.

За відкритого термостатичного клапана - гарячий теплоносій надходить у змішувальний вузол і змішується з теплоносієм зворотного контуру теплої підлоги. Датчик, що знімає температуру змішаної води, яка надходить у теплу підлогу, постійно керує термостатичним краном на вході і забезпечує таким чином підмішування води для досягнення бажаної температури.

Циркуляційний насос встановлюють на короткій базі (25/4/6 -130мм) у змішувальний вузол системи, потужністю залежно від системи. Монтують так, щоб напрямок обертання збігався з напрямком входу опалювальної води в систему.

Насос забезпечує циркуляцію обігрівача в контурах теплої підлоги, незважаючи на ступінь відкриття або закриття термостатичного крана на вході в систему. Гідравлічне налаштування опалювальних контурів здійснюється за допомогою окремих регульованих термостатичних клапанів і витратомірів на корпусі колектора.

Колектор повністю в зборі, готовий до складання та встановлення.
