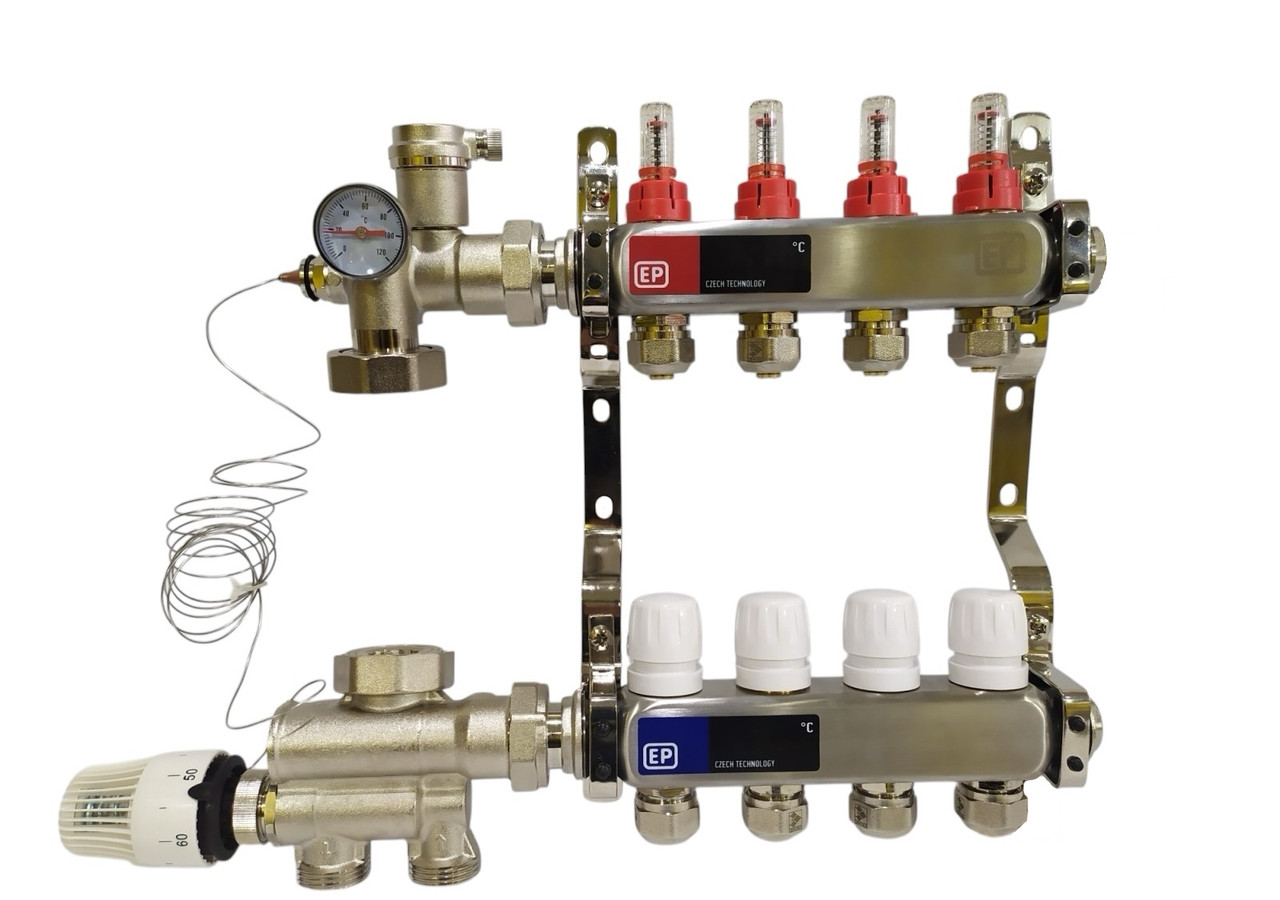

Колектор неіржавкої сталі "Europroduct" із нижнім під'єднанням, у зборі на 4 контурів.

Колектор Європейського виробництва ТМ "Europroduct", матеріал колектора — неіржавка сталь SUS304.

На балках підіймального та зворотного потоку нагрівача є наклейки — індикатори температури.

Колектор у зборі з насосним змішувальним вузлом нижнього під'єднання і циркуляційним насосом.

Особливістю цього змішувального вузла є розташування похідної та зворотної лінії поруч один з одним, точніше настроювання змішування опалювача.

Змішальний вузол призначений для підтримки та контролю температури теплоносій, що подається в контури теплої підлоги.

Колектор повністю в зібраному вигляді, готовий до складання та встановлення.

Комплектація колектора:

• Балка підливного потоку з витратами та євроконусом 16х3/4
• Балка зворотного потоку з обтравними вентильними клапанами та євроконусом 16х3/4
• Термоголівка з виносним датчиком для зчитування температури носія
• Насосний змішувальний вузол нижнього під'єднання з термометром, автоматичним повітровідвідником і заглибною гільзою для виносного датчика термоголовки.
• Кінцевий елемент колектора: зливний кран, заглушка.
• Циркуляційний насос 25-4/6-130

Робочий опис:

Система працює на принципі змішаного регулювання та призначена для систем підлогового опалення, розрахованих на постійну температуру води.
Встановлення температури вхідної води відбувається на термостатичній головці з виносним термодатчиком, діапазон встановлення температури 30-70 градусів.
Ступінь відкриття двоходового термостатичного вентиля регулярно встановлена на температуру, що вимірюється виносним датчиком термостатичної головки, який встановлений у нижній частині насосної групи. У разі відкритої вентиляції грівальна вода надходить у розподільник і змішується з водою, що надходить зі зворотного контуру теплої підлоги.

Датчик, що знімає температуру змішаної води, що надходить у теплу підлогу, постійно керує термостатом на вході та забезпечує в такий спосіб підмішування води для досягнення бажаної температури.
Циркуляційний насос змішувальної системи постачається залежно від потужності системи (запобігає проєктам) і встановлений так, щоб напрямок обертання збігався з напрямком входу опалювальної води в систему. Насос забезпечує циркуляцію опалювальної води в контурах теплої підлоги, попри ступінь відкривання або закриття термостатичного вентиля на вході в систему.

Гідравлічне настроювання опалювальних контурів відбувається за допомогою окремих регульованих вентилів і витратоюомірів на корпусі розподілювача.
