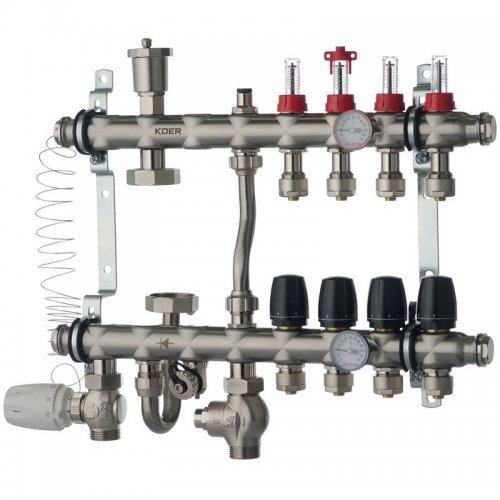

Колектор в зборі на 4 контури з нержавійки (SUS304) з євроконусами (3/4-16мм), НИЖНЄ підключення

Колектор з нержавійки на 4 контури з вбудованим змішувальним вузлом і євроконусами (3/4-16мм) з НИЖНІМ ПІДКЛЮЧЕННЯМ

Колектор зібраний для під'єднання магістралей зліва. Збирання можливе як для під'єднання магістралей зліва, так і праворуч. Щоб під'єднати магістралі праворуч або ліворуч, необхідно:

1. Зняти термометри [1] та їхні склянки.

2. Ослабити накидні гайки кріплення «J»-трубки [2], насоса [3] і клапанів [4].

3. Зняти консолі кріплення колектора [5].

4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.

5. Розгорнути на 180° трубку байпаса [6].

6. Встановити консолі кріплення [5].

7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4]. Перед встановленням перевірте цілісність прокладок.

8. Затягнути всі гайки.

9. Вставити термометри [1] у склянки для термометрів.

Теплоносій

В якості теплоносія застосовується, зазвичай, вода. Однак, якщо є ризик розморожування системи, то настійно рекомендується використовувати теплоносій, що не замерзає.

Як незамерзаючий теплоносія може застосовуватися розчин етилен- або пропіленгліколю максимальної концентрації не більш ніж 30%.

Важливо вжити заходів щодо запобігання потраплянню кисню в теплоносій: всі елементи та вузли системи опалення мають бути виготовлені з матеріалів, непроникних для кисню. Підвищений вміст кисню призводить до корозії теплоносія й пошкодження рухомих частин і елементів колектора.

Технічні характеристики колекторів

Мотажна довжина насоса, мм: 130

Робоче середовище: вода, гліколь макс. 30%

Тип термометра: Вбудований

Тип повітровідвідника: Автоматичний

Максимальна обслуговна площа, м2:

- за довжини труби 12×2 мм і довжини контуру 60 м: ~80

- за довжини труби 16×2 мм і довжини контуру 85 м: ~200

- за довжини труби 20×2 мм і довжини контуру 110 м: ~200

Матеріал колекторів: Нержавіюча сталь SUS304

Матеріал додаткової арматури: Латунь CW617N
