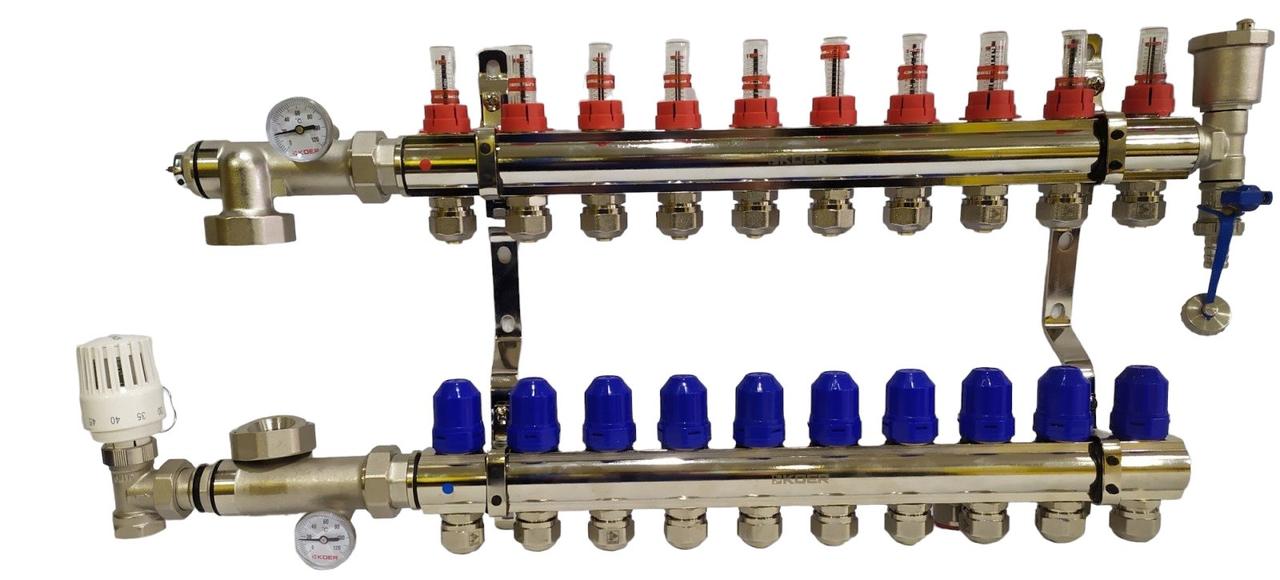

Колектор для теплої підлоги в сборі на 10 контурів латунний "KOER"
Колекторний блок призначений для розподілу теплоносія за системою водяного опалення — радіатори, конвектори, контури теплої підлоги. Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці. Циркуляційний насос встановлюється в насосно-сумішувальний вузол, у якому відбувається змішування потоків теплоносія (подавання та зворотні потоки) до заданої на термоголовку температури. Змішувальний вузол має два термометри для візуального контролю температури. Вхідна балка має на кожному контурі вбудовані витратоміри зі шкалою й поплавцем, завдяки яким можна регулювати та візуально контролювати кількість циркульованого теплоносія в контурі. Балка зворотного потоку на кожному контурі обладнана регульованими термостатичними відсічними клапанами, що мають можливість встановлення головок сервоприводу. Приєднання труб до виходів колекторного блока — за стандартом "евроконус" (у комплекті). Блок має в комплекті кріплення, автоматичний повітровідвідник із дренажним краном.
Розмірні характеристики колектора:
G1 x G2 дюйми: 1" х 3/4
З x E x F, мм: 50 × 210 × 315
Умовна пропускна здатність термостатичного клапана, м3/год: 2,5
Умовна пропускна здатність регулювального клапана під час показань витратоміра, м3/год:
0,5 л/хв — 0,11
1 л/хв — 0,22
2 л/хв — 0,43
3 л/хв 0,65
4 л/хв 0,86
5 л/хв 1,10
Розмірні характеристики насосно-сумішувального вузла: G1 х G2, дюйм |
1” х 1-1/2″
|
C × D × E × F, мм | 36,5 × 110 × 146,5 × 160 |
Монтажна довжина насоса, мм | 130 |
Діапазон термометрів, °C | 0 ÷ 120 |
Матеріал | Латунь CW617N нікель |
Комплектація:
1. Балка вхідного потоку з витратомірами для регулювання та візуального контролю кількості теплоносія, що протікає через контур — 1 шт. 2. Балка зворотної лінії із запірно-регульованими вентилями для регулювання та повного закриття контуру теплої підлоги — 1 шт. 3. Кронштейн для кріплення подавального та зворотного колектора з вібровставками — 2 шт. 4. Конектор для під'єднання циркуляційного насоса (на 130 базі), також виконує функцію змішувального вузла — 1 шт. 5. Термостатична голова з виносною термопарою для контролю температури теплоносія, що подається в контури теплої підлоги з робочим діапазоном температур 25-70 °C-1 шт. 6. Термостатичний клапан під термоголову М30х1,5 — 1 шт. 7. Термометри для візуального контролю теплоносія на відповідній і зворотній лінії — 2 шт. 8. Євроконус для під'єднання труб теплої підлоги — 20 шт. 9. Кінцевий елемент колектора (автоматичний повітровідвідник і зливний кран) — 1 шт.
Основні | |
---|---|
Виробник | Koer |
Країна виробник | Чехія |
Матеріал колектора | Латунь |
Призначення колектора | Для водопостачання, Для теплої підлоги, Для насосних груп |
Тип колектора | Розподільчий |
Діаметр колектора | 1" |
Різьба колектора | Внутрішня |
Мінімальна робоча температура | 1 град. |
Максимальна робоча температура | 90 град. |
Максимальний робочий тиск | 16 бар |
Випробувальний тиск | 25 бар |
Кількість виходів | 10 |
Діаметр виходів | 1 дюйм |
Гарантійний термін | 120 міс |
Стан | Новий |
Комплектація | |
Кронштейн | Так |
Заглушка | Ні |
Кран Маєвського | Так |
Витратомір | Так |
Запірний кран | Так |
Габаритні розміри | |
Висота | 320 мм |
Ширина | 750 мм |
- Ціна: 7 595 ₴/комплект
- В наявності
- Код: KR-10
7 595 ₴/комплект
